دستگاه نمایه سازی CAM قابل تکرار

دستگاه نمایه سازی CAM قابل تکرار یک سیستم دستگاه نمایه سازی CAM با دقت موقعیت یابی تکرارپذیری فوق العاده {0} به عنوان ویژگی اصلی آن است. این قابلیت تکرار سطح زیر قوس (مقدار معمولی ± 0.5 arcseconds) ، anti- پایداری تداخل (تأثیر لرزش/دما<0.1 arcseconds), and long-term accuracy maintenance (5-year accuracy attenuation<1 arcsecond). Widely used in automation equipment with extremely high requirements for workstation consistency and action repeatability.

هدف اصلی طراحی دستگاه نمایه سازی CAM قابل تکرار اطمینان از این است که هر بار که در همان ایستگاه کاری متوقف می شود در طول مدت طولانی - ، عملکرد فرکانس بالا -. این امر با بهینه سازی ساختار ، مواد و فناوری پردازش برای به حداقل رساندن خطاهای موقعیت یابی مکرر و برآورده کردن الزامات صحت "چند دسته ، همان استاندارد" در تولید خودکار حاصل می شود.

در مقایسه با شاخص های CAM معمولی ، دستگاه نمایه سازی CAM قابل تکرار بیشتر بر "تکرارپذیری" تأکید می کند به جای دقت یک نمایه سازی تک- حتی اگر خطای فهرست بندی منفرد ممکن است با سطح دقت قابل مقایسه باشد ، محدوده انحراف (خطای موقعیت یابی مکرر) پس از چندین چرخه کوچکتر و پایدار بودن بهتر است.

شاخص اصلی دستگاه نمایه سازی CAM قابل تکرار بر "دقت موقعیت یابی مکرر" و در عین حال عملکرد معمولی را نیز در نظر می گیرد:

1. خطای تکرارپذیری:

هنگامی که به طور مکرر (معمولاً بیشتر از یا برابر با 10 بار) تقسیم به همان ایستگاه کاری ، حداکثر دامنه انحراف موقعیت واقعی به طور کلی لازم است که کمتر یا برابر با 10 ± 20 "" (برخی از مدل های دقیق-}}}}} بالا باشد ، می تواند به کمتر از یا برابر با 5 ±) برسد ، که بسیار پایین تر از تقسیم کننده های معمولی است (± 30 "50" 50 ").

2. دقت موقعیت یابی:

انحراف بین موقعیت واقعی و موقعیت نظری در طی یک بخش واحد معمولاً معادل سطح دقیق (کمتر از یا برابر با 50 پوند ") است و از صحت تقسیم اساسی اطمینان می دهد.

3. ثبات عملیاتی:

در سرعت بالا - و طولانی مدت- عمل (مانند طول عمر استاندارد 12000 ساعت) ، تغییر در خطای موقعیت یابی مکرر حداقل است و حداقل تحت تأثیر دما و نوسانات بار قرار می گیرد.

4. انتقال سفت و سخت و بدون شکاف:

ترخیص کالا از گمرک بین بادامک و غلتک به صفر نزدیک می شود و انحراف موقعیت یابی ناشی از ترخیص و بهبود قوام موقعیت مکرر را کاهش می دهد.

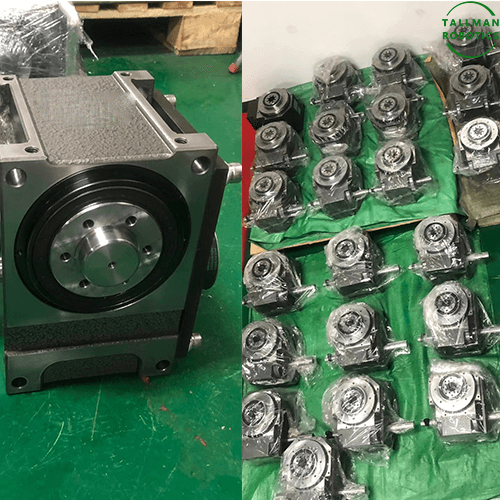

در این صفحه ، ما 110 شاخص CAM DS از Tallman Robotics را معرفی می کنیم ، که بهترین تولید کننده پیشرو در فهرست CAM است ، شما می توانید برگه داده ، تصاویر تولید ، ودیوس را به شرح زیر مشاهده کنید:

همچنین از تماشای پروژه های بیشتر یا بازدید از گالری ویدیوی ما توسط YouTube خوش آمدید: https://www.youtube.com/@tallmanrobotics

دستگاه نمایه سازی CAM قابل تکرار به طور عمده در سناریوهای اتوماسیون استفاده می شود که به "قوام چند دسته ای" دقیق نیاز دارند ، مانند:

1. مونتاژ دقیق اجزای الکترونیکی:

فرآیندهایی مانند لحیم کاری تراشه و درج اتصال بر روی تابلوهای PCB نیاز به تکرارهای متعدد موقعیت یابی به همان مختصات دارند ، اطمینان حاصل می کند که انحراف موقعیت های مشترک لحیم کاری کمتر یا مساوی با 0.01 میلی متر است ، با تکیه بر دقت تکرارپذیری بالا تقسیم کننده.

2. پردازش و آزمایش اجزای نوری:

در روکش ، فوتولیتوگرافی یا تجهیزات بازرسی اندازه برای لنزهای لنز ، این کار باید به طور مکرر در همان ایستگاه کاری بماند تا از نقص عملکرد نوری ناشی از انحراف موقعیت یابی جلوگیری شود.

3. تولید دستگاه پزشکی:

تجهیزات مونتاژ یا عقیم سازی اجزای دقیق مانند سرنگ و لوله های تزریق باید از قوام در موقعیت هر انتقال ایستگاه کاری اطمینان حاصل کنند و نیازهای پیروی بالای محصولات پزشکی را برآورده سازند.

4. تولید اجزای دقیق خودرو:

خط مونتاژ انژکتورها و سنسورهای سوخت موتور به موقعیت پایدار کولیس برای فرآیندهای سفت و آزمایش مکرر متکی است و از تجمع خطاها در محصولات فله جلوگیری می کند.

5. پردازش الکترودهای باتری لیتیوم:

در تجهیزات برش و انباشت الکترود ، میز کار باید به طور مکرر در فرکانس های بالا قرار گیرد تا از صحت تراز الکترود ، بهبود تراکم انرژی باتری و ایمنی اطمینان حاصل شود.

دستگاه نمایه سازی CAM قابل تکرار ، ضمانت اصلی "ثبات و قوام" در تجهیزات اتوماسیون ، دستیابی به دقت موقعیت یابی تکرارپذیری بالا از طریق ساختار و فرآیند بهینه شده است و یک راه حل انتقال متناوب قابل اعتماد برای ساخت دقیق دسته ای ارائه می دهد.
